GTHX2Q-GTHX(X)180
GREEN

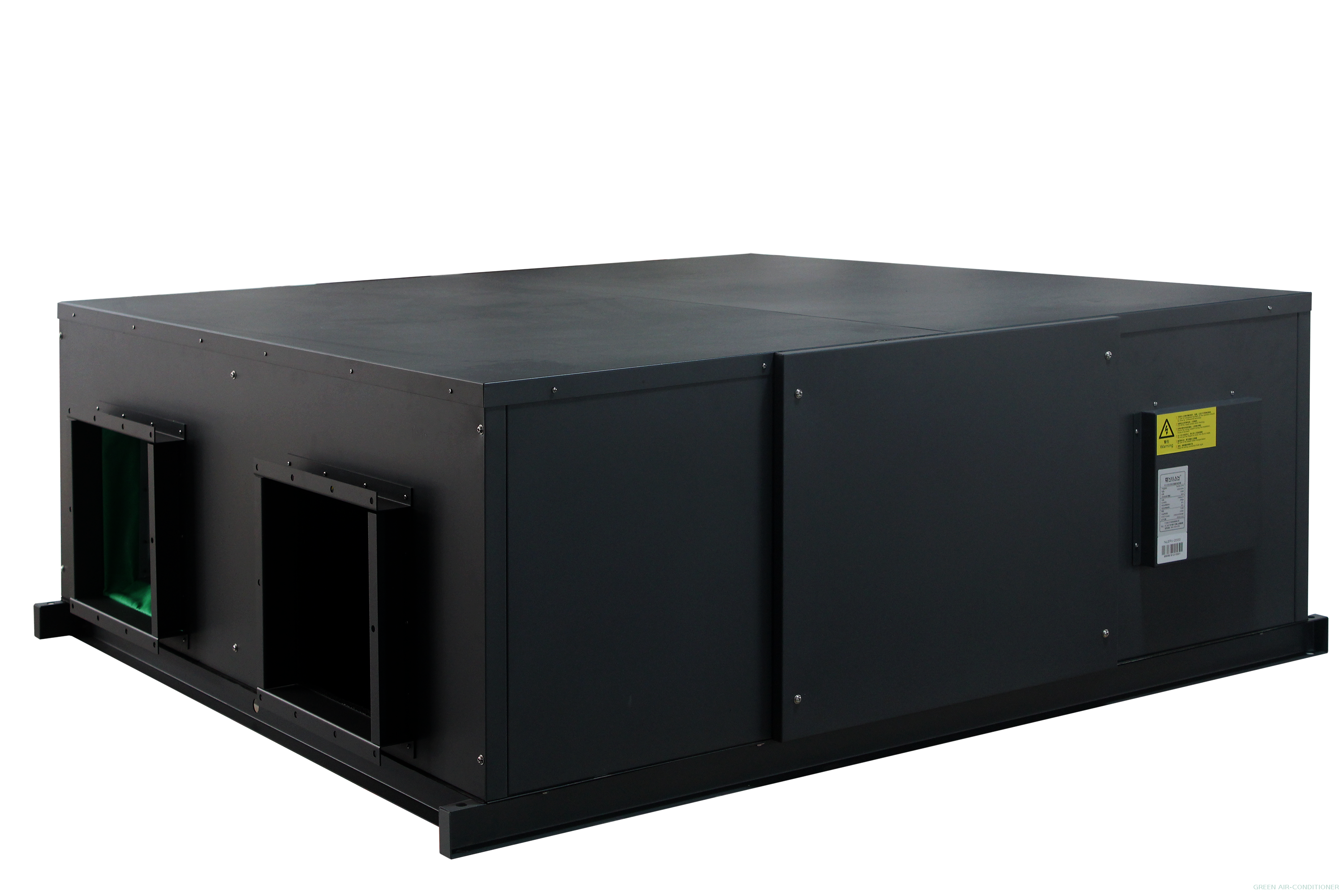

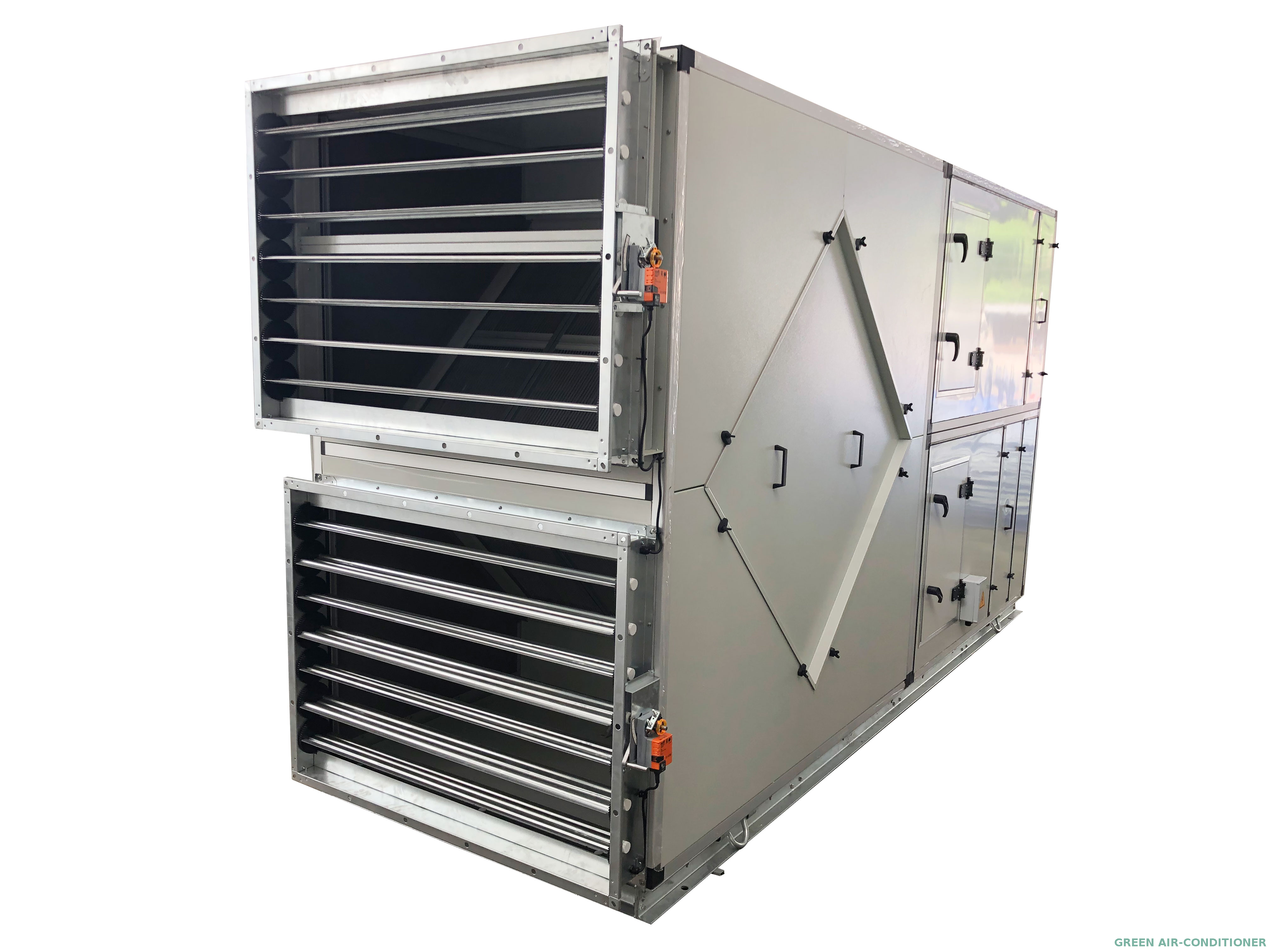

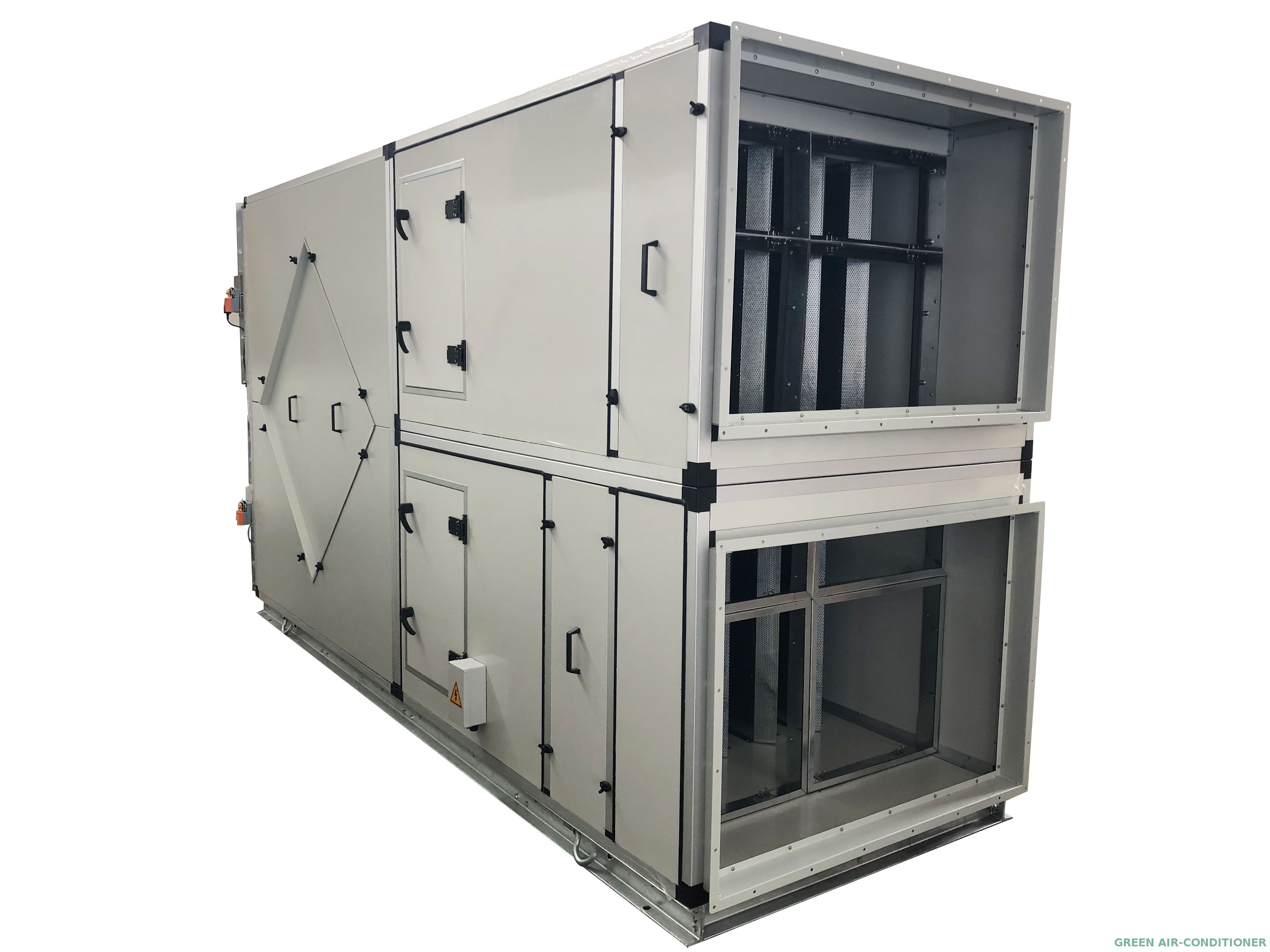

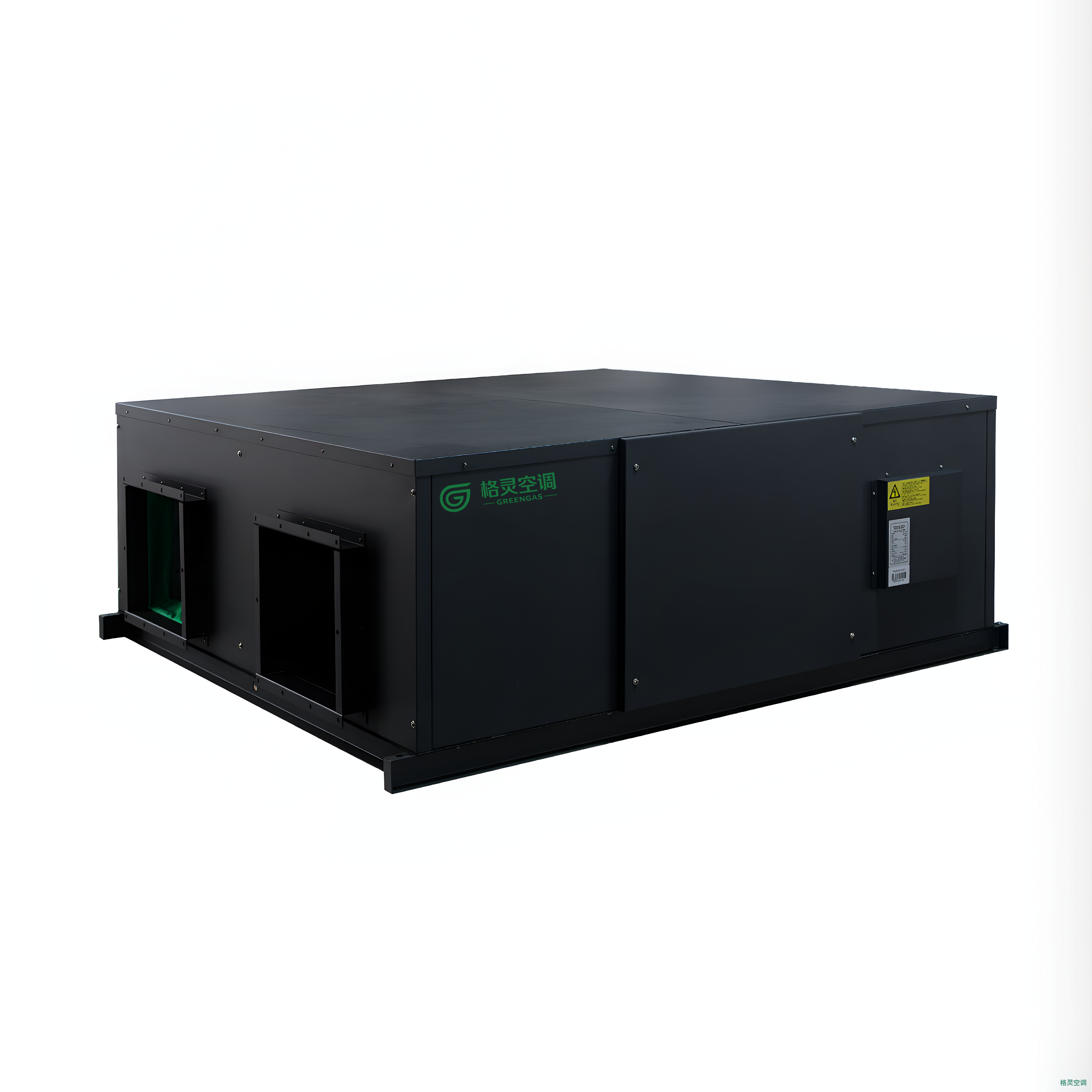

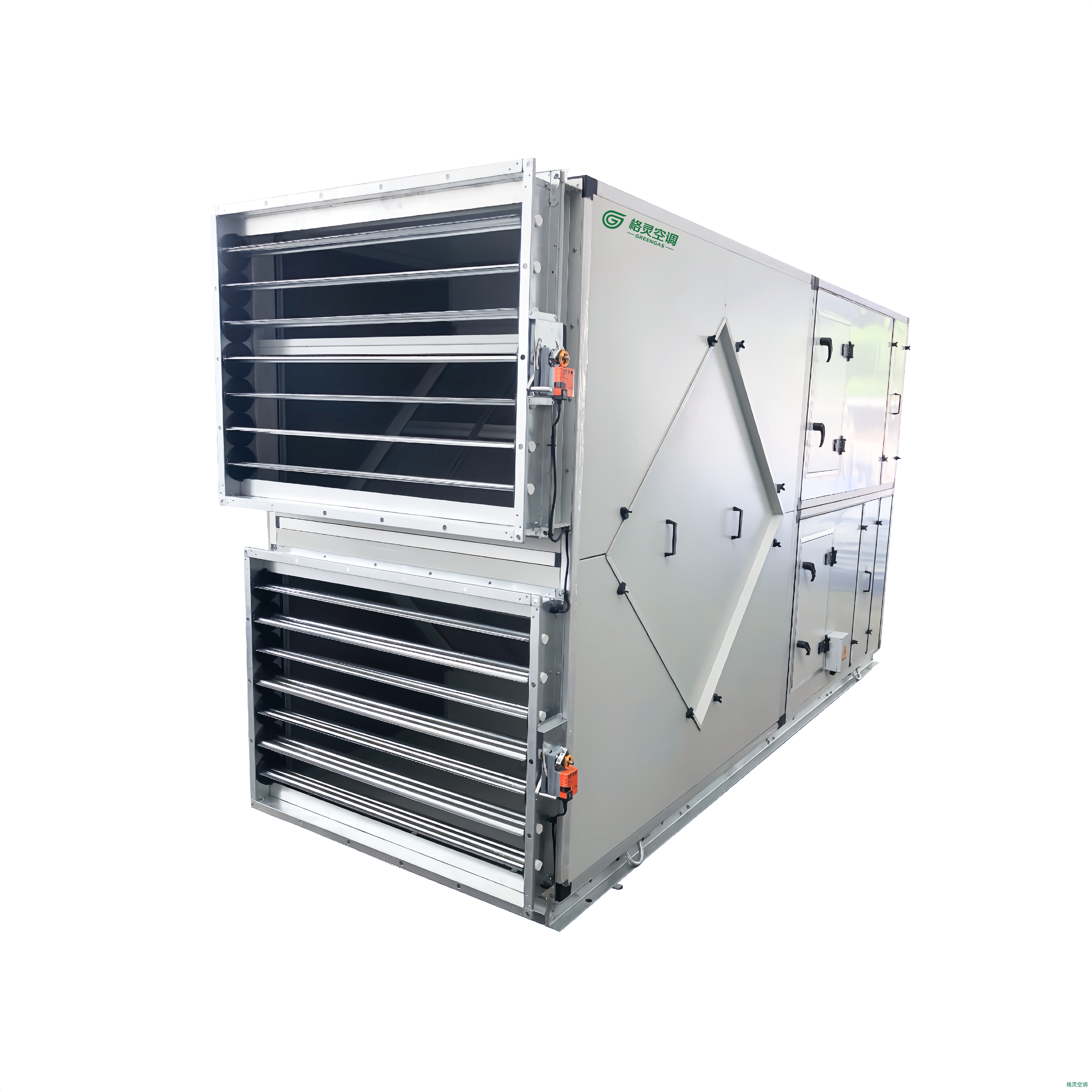

型号: 新风换气机 类型：立式/卧式/吊顶式/小型单面 板式/小型智能型 额定风量：200m3/h~18000m3/h 型号：定制 主要卖点：知名品牌组件 |
性能数据
模型 | 额定风量 | ESP | 功率 | 电流 | 噪音 分贝(A) | 冷却 效率（ %） | 加热 效率( %) | 重量 （公斤） | 尺寸 （带法兰） | 法兰尺寸 | ||
温度。 效率 % | 焓 效率 % | 温度。 效率 % | 焓 效率 % | |||||||||
GTHX2Q | 200 | 75 | 65 | 0.5 | 30 | 77 | 64 | 78 | 69 | 25 | 848X654X264 | Φ144 |
GTHX3Q | 300 | 75 | 120 | 0.6 | 45 | 78 | 65 | 78 | 70 | 27 | 926X722X270 | Φ144 |
GTHX4Q | 400 | 80 | 200 | 1.0 | 48 | 78 | 65 | 79 | 70 | 30 | 926X722X270 | Φ144 |
GTHX5Q | 500 | 80 | 220 | 1.0 | 50 | 79 | 66 | 79 | 71 | 41 | 1018X1027X270 | Φ194 |
GTHX6Q | 600 | 90 | 242 | 1.2 | 50 | 79 | 65 | 79 | 70 | 42 | 1018X1027X270 | Φ194 |
GTHX8Q | 800 | 100 | 410 | 1.5 | 52 | 79 | 65 | 79 | 70 | 68 | 1274X1007X388 | Φ242 |
GTHX10Q | 1000 | 130 | 510 | 2.0 | 54 | 78 | 67 | 78 | 71 | 82 | 1274X1007X388 | Φ242 |
GTHX13Q | 1300 | 150 | 913 | 4.1 | 54 | 78 | 67 | 78 | 70 | 82 | 1287X1257X388 | Φ242 |
GTHX15Q | 1500 | 160 | 1028 | 4.4 | 58 | 78 | 67 | 78 | 72 | 82 | 1287X1257X388 | Φ242 |
GTHX15Q | 1500 | 160 | 1028 | 4.4 | 58 | 78 | 67 | 78 | 72 | 82 | 1287X1257X388 | Φ242 |
笔记：
1.电源采用220V/1P/50Hz。
2.噪声在半消声室中测量。实际情况下，由于环境条件的原因，噪音值可能会大于标注值。
3. 上述性能改善，恕不另行通知。
模型 | 额定风量 | ESP | 功率 | 夏天 | 冬天 | 噪音 分贝(A) | 电源 | ||
温度效率% | 焓效率% | 温度效率% | 焓效率% | ||||||
GTHX(X)3.0DS | 300 | 50 | 0.022-4P | 70.3 | 72.2 | 69.5 | 60.2 | 43.5 | 220V/1PH/50HZ |
GTHX(X)4.0DS | 400 | 60 | 0.12-4P | 69.6 | 71.5 | 68.7 | 59.3 | 43.3 | |
GTHX(X)6.0DS | 600 | 128 | 0.075-4P | 70.3 | 72.2 | 69.5 | 60.1 | 46.1 | |
GTHX(X)8.0DS | 800 | 111 | 0.10-4P | 66 | 68.1 | 65 | 54.9 | 56 | |
GTHX(X)10DS | 1000 | 150 | 0.15-4P | 64.5 | 66.7 | 63.5 | 53.1 | 57.5 | |
GTHX(X)12.5DS | 1250 | 161 | 1.5-4P | 64 | 66.2 | 63 | 52.6 | 57.7 | |
GTHX(X)15DS | 1500 | 200 | 0.2-4P | 63.7 | 65.9 | 62.7 | 52.2 | 60.5 | |
注： 1、夏季：新风温度：35 ℃ /21 ℃ （DB/WB），湿度26%；回风温度：24 ℃ /17 ℃ （DB/WB），湿度：50%。
2、冬季：新风温度：3 ℃ （DB），湿度：50%；回风温度：24 ℃ （DB），湿度：50%。
模型 | 额定风量 | ESP | 功率 | 夏天 | 冬天 | 噪音 分贝(A) | 电源 | ||
温度效率% | 焓效率% | 温度效率% | 焓效率% | ||||||
GTHX(X)16D | 1600 | 140 | 0.32×2 | 66 | 68.4 | 65 | 54.1 | 57.3 | 380V/3PH/50HZ |
GTHX(X)20D | 2000 | 160 | 0.45×2 | 65 | 67.3 | 63.8 | 52.3 | 62 | |
GTHX(X)25D | 2500 | 250 | 0.45×2 | 65 | 67.4 | 63.8 | 51.8 | 63.2 | |
GTHX(X)30D | 3000 | 260 | 0.8×2 | 66.1 | 68.6 | 65.1 | 53.1 | 64.4 | |
GTHX(X)40D | 4000 | 280 | 1.1×2 | 66.1 | 68.5 | 65 | 53.6 | 69.4 | |
GTHX(X)50D | 5000 | 250 | 1.5×2 | 64.3 | 66.8 | 63.6 | 51.9 | 72 | |
GTHX(X)60D | 6000 | 230 | 1.5×2 | 67.1 | 69.4 | 66 | 54.8 | 73.8 | |
GTHX(X)80D | 8000 | 230 | 2.2×2 | 64.8 | 67.1 | 65.1 | 58.1 | 75.2 | |
注： 1、夏季：新风温度：35 ℃ /21 ℃ （DB/WB），湿度26%；回风温度：24 ℃ /17 ℃ （DB/WB），湿度：50%。
2、冬季：新风温度：3 ℃ （DB），湿度：50%；回风温度：24 ℃ （DB），湿度：50%。
模型 | 额定风量 | ESP | 功率 | 夏天 | 冬天 | 噪音 分贝(A) | 电源 | ||||
温度。 效率 % | 焓 效率 % | 制冷量 （千瓦） | 温度。 效率 % | 焓 效率 % | 冷却 容量 （千瓦） | ||||||
GTHX(X)16D | 1600 | 145 | 0.32+0.45 | 66 | 68.4 | 12.2 | 65 | 54.1 | 33.47 | 57.3 | 380V/3PH/50HZ |
GTHX(X)20D | 2000 | 172 | 0.45+0.45 | 65 | 67.3 | 15.68 | 63.8 | 52.4 | 42.18 | 62 | |
GTHX(X)25D | 2500 | 252 | 0.45+0.8 | 65 | 67.4 | 18.96 | 63.8 | 51.8 | 51.4 | 63.2 | |
GTHX(X)30D | 3000 | 263 | 0.8+0.8 | 66.1 | 68.6 | 23.53 | 65.1 | 53.1 | 63.05 | 64.4 | |
GTHX(X)40D | 4000 | 283 | 1.1+2.2 | 66.1 | 68.5 | 29.01 | 65 | 53.6 | 74.74 | 69.4 | |
GTHX(X)50D | 5000 | 249 | 1.5+1.8 | 64.3 | 66.8 | 36.51 | 63.6 | 51.9 | 92.57 | 72 | |
GTHX(X)60D | 6000 | 236 | 1.5+1.8 | 67.1 | 69.4 | 44.69 | 66 | 54.8 | 112.24 | 73.8 | |
GTHX(X)80D | 8000 | 281 | 2.2+2.2 | 64.8 | 67.1 | 59.03 | 65.1 | 58.1 | 146.63 | 75.2 | |
注： 1、夏季：新风温度：34.6 ℃ /20.4 ℃ （DB/WB），湿度26%；回风温度：24 ℃ /17.5 ℃ （DB/WB），湿度：50%，盘管进出风温度：6 ℃ /12 ℃
2、冬季：新风温度：3 ℃ （DB），湿度：50%；回风温度：24 ℃ （DB），湿度：50%，盘管进出口温度：80 ℃ /60 ℃.
模型 | 额定风量 | ESP | 功率 | 夏天 | 冬天 | 噪音 分贝(A) | 电源 | ||
温度效率% | 焓效率% | 温度效率% | 焓效率% | ||||||
GTHX(X)40L | 4000 | 190 | 1.1×2 | 65.6 | 67.8 | 64.7 | 55.1 | 64.9 | 380V/3PH/50HZ |
GTHX(X)50L | 5000 | 190 | 1.1×2 | 64.2 | 66.2 | 63.2 | 54 | 73.7 | |
GTHX(X)60L | 6000 | 180 | 1.5×2 | 64.7 | 66.7 | 63.7 | 54.7 | 73.8 | |
GTHX(X)80L | 8000 | 250 | 2.2×2 | 65.9 | 67.8 | 64.9 | 56.4 | 75.2 | |
GTHX(X)100L | 10000 | 230 | 3×2 | 66.1 | 68.2 | 65.1 | 55.6 | 77 | |
GTHX(X)120L | 12000 | 400 | 4×2 | 66.6 | 68.7 | 65.6 | 56.1 | 76.1 | |
GTHX(X)150L | 15000 | 400 | 6×2 | 66.9 | 69 | 65.9 | 56.5 | 76.2 | |
GTHX(X)180L | 18000 | 400 | 7.5×2 | 66.9 | 69 | 65.9 | 56.5 | 78.9 | |
注： 1、夏季：新风温度：35 ℃ /21 ℃ （DB/WB），湿度26%；回风温度：24 ℃ /17 ℃ （DB/WB），湿度：50%。
2、冬季：新风温度：3 ℃ （DB），湿度：50%；回风温度：24 ℃ （DB），湿度：50%。
模型 | 额定风量 | ESP | 功率 | 夏天 | 冬天 | 噪音 分贝(A) | 电源 | ||
温度效率% | 焓效率% | 温度效率% | 焓效率% | ||||||
GTHX(X)40W | 4000 | 190 | 1.1×2 | 65.6 | 67.8 | 64.7 | 55.1 | 69.4 | 380V/3PH/50HZ |
GTHX(X)50W | 5000 | 190 | 1.1×2 | 64.2 | 66.2 | 63.2 | 54 | 73.7 | |
GTHX(X)60W | 6000 | 180 | 1.5×2 | 64.7 | 66.7 | 63.7 | 54.7 | 73.8 | |
GTHX(X)80W | 8000 | 250 | 2.2×2 | 65.9 | 67.8 | 64.9 | 56.4 | 75.2 | |
GTHX(X)100W | 10000 | 300 | 3×2 | 69.9 | 71.9 | 69.1 | 60.69 | 77 | |
GTHX(X)120W | 12000 | 500 | 4×2 | 71.2 | 73.1 | 70.3 | 62.1 | 76.1 | |
GTHX(X)150W | 15000 | 500 | 6×2 | 71.2 | 73 | 70.3 | 62 | 76.2 | |
GTHX(X)180W | 18000 | 550 | 7.5×2 | 71 | 72.9 | 61.8 | 56.5 | 78.9 | |
注： 1、夏季：新风温度：35 ℃ /21 ℃ （DB/WB），湿度26%；回风温度：24 ℃ /17 ℃ （DB/WB），湿度：50%。
2、冬季：新风温度：3 ℃ （DB），湿度：50%；回风温度：24 ℃ （DB），湿度：50%。
